Тема 9. Операції 3D моделювання

1. Панелі «Ескіз»

На рис.2.13 наведена панель «Эскиз» в SolidWorks 2019.

Рис.3.2. Панель інструментів Sketch «Ескіз»

Ескіз - відкриває й закриває двомірний ескіз. Ескіз перебуває в меню Вставка.

Тривимірний ескіз - відкриває або закриває ескіз у тривимірному просторі. Один тривимірний ескіз містить об'єкти, які не пов'язані з певними площинами ескізів.

Автоматичне нанесення розмірів - створює розміри. Тип розміру (між крапками, лінійний, радіальний або кутовий) визначається обраним елементом. При виборі Інструменти, Розміри можна вибрати тип розміру: паралельний, горизонтальний або вертикальний. При натисканні на інструмент Розмір можна натиснути правою кнопкою миші в графічній області й вибрати тип розміру в контекстному меню.

В кожній піктограмі є підказка як будувати той чи інший інструмент ескізу.

До основної панелі інструментів також можна віднести панель «Вигляд». Ця панель інструментів управляє виглядом моделі, а також уявлення ескізу, моделі або збірки в любому стандартному вигляді.

Піктограми з підказками на них легко допоможуть в використанні команд цієї панелі (рис. 3.3).

Рис.3.3. Панель інструментів «Вигляд»

2. Інструменти панелі «Елементи»

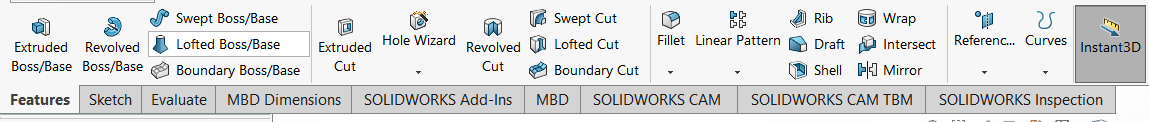

Панель інструментів "Елементи" (рис. 3.4) містить у собі елементарні операції із тривимірними об'єктами.

Рис.3.4. Панель інструментів Features «Елементи»

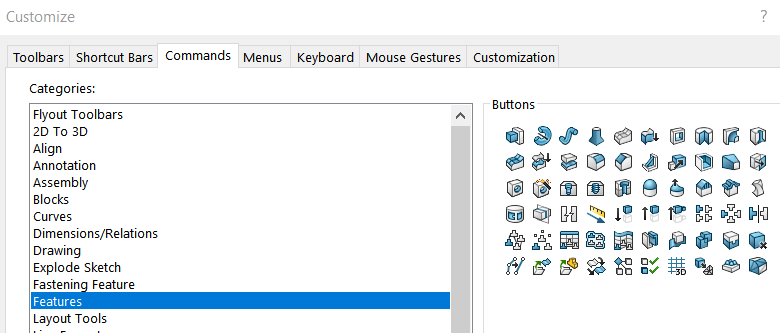

З повним списком можна ознайомитися, зайшовши в меню "Инструменты" - "Настройка" - "Команды" і вибравши панель "Елементи".

Рис. 3.5. Список інструментів Features «Елементи»
