Лаб. 8. Ескізи деталей з'єднань
Мета. Сформувати навички виконання ескізів деталей.
Завдання. Для деталей трубного з’єднання, виконати їх ескізи.
Обладнання. Штангенциркуль, лінійка, трикутники, циркуль, олівці, аркуш паперу в клітинку або ж міліметрівка формату А4 чи А3.
Рекомендації. Дозволяється побудову кола виконувати циркулем.
Форма подання результатів - у вигляді кресленика на аркуші паперу в клітинку або ж міліметрівці формату А4 або ж А3.
Критерії оцінювання - максимальна кількість балів 5.

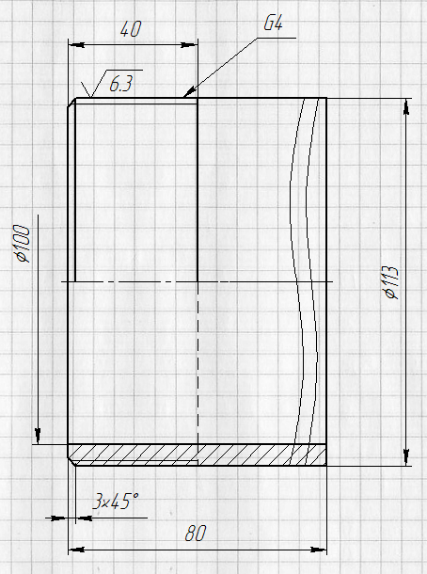

Фрагмент виконання
Питання
Що називають форматом?
Які масштаби зображенні встановлює стандарт?
Які розміри та типи шрифтів застосовують у машинобудівному кресленні?
Яке призначення ліній: суцільної основної; суцільної тонкої; штрихової; штрих-пунктирної; суцільної хвилястої; розімкнутої.
Що називають ескізом? Чим відрізняється ескіз від робочого креслення?
Яка послідовність виконання ескізу?
На якій відстані проводять розмірну лінію від контуру?
Як оформити поєднання частини вигляду з частиною розрізу?
Вказівки
Завдання. Для деталей трубного з’єднання, виконати їх ескізи.
Обладнання. Штангенциркуль, лінійка, трикутники, циркуль, олівці, аркуш паперу в клітинку або ж міліметрівка формату А4 чи А3.
Рекомендації. Дозволяється побудову кола виконувати циркулем.
Форма подання результатів - у вигляді кресленика на аркуші паперу в клітинку або ж міліметрівці формату А4 або ж А3.
Критерії оцінювання - максимальна кількість балів 5.
Фрагмент виконання
Які масштаби зображенні встановлює стандарт?
Які розміри та типи шрифтів застосовують у машинобудівному кресленні?
Яке призначення ліній: суцільної основної; суцільної тонкої; штрихової; штрих-пунктирної; суцільної хвилястої; розімкнутої.
Що називають ескізом? Чим відрізняється ескіз від робочого креслення?
Яка послідовність виконання ескізу?
На якій відстані проводять розмірну лінію від контуру?
Як оформити поєднання частини вигляду з частиною розрізу?
