Сам. 1. Ескізи та робочі кресленики деталей з натури
1. побудову ескізів всіх деталей трубного з’єднання, на яких проставити всі дійсні розміри;
2. створити 3D моделі кожної деталі та зборку трубного з’єднання;
3. складальний кресленик з’єднання;
4. робочі кресленики кожної деталі;
5. специфікацію з’єднання фітингами на форматі А4.
Терміни - одразу чи упродовж 2-х тижнів після видачі завдання.
Подання - на форматах А4/А3.
Критерії. Максимально 30 балівю
Вказівки

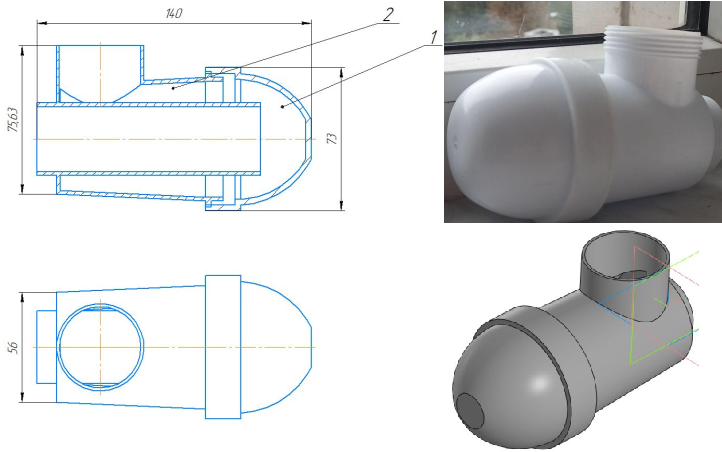

Ескізи виконати (див. приклад виконання) на форматах А4 чи А3 в клітинку (або ж на міліметровому папері).
Лінії та текст на ескізі повинні бути побудовані чітко і акуратно за допомогою олівців Т, М і 2М, дотримуючись вимог стандартів до типів ліній та написів.
При виконанні ескізів дотримуватися пропорційності окремих елементів деталі в оковимірній точності.
Кола та дуги великих радіусів дозволяється проводити циркулем з подальшим наведенням їх від руки.
На ескізах розміри проставляти дійсні. Вимір розмірів обов’язково здійснювати штангенциркулем.
Кресленики деталей виконувати на форматах А4 чи А3 тільки із використанням систем комп’ютерної графіки.
Лінії та текст на ескізі повинні бути побудовані чітко і акуратно за допомогою олівців Т, М і 2М, дотримуючись вимог стандартів до типів ліній та написів.
При виконанні ескізів дотримуватися пропорційності окремих елементів деталі в оковимірній точності.
Кола та дуги великих радіусів дозволяється проводити циркулем з подальшим наведенням їх від руки.
На ескізах розміри проставляти дійсні. Вимір розмірів обов’язково здійснювати штангенциркулем.
Кресленики деталей виконувати на форматах А4 чи А3 тільки із використанням систем комп’ютерної графіки.
