Лабораторна робота №8. "Проектування комп'ютерної мережі" (10 балів)
Мета: навчитись практично створювати сегменти Ethernet та WiFi мереж
Хід роботи:
І етап. Підготовчий
1. Ознайомитись з:
- методичними рекомендаціями до виконання лабораторної роботи
- відео з оглядом основ роботи з Packet Tracer

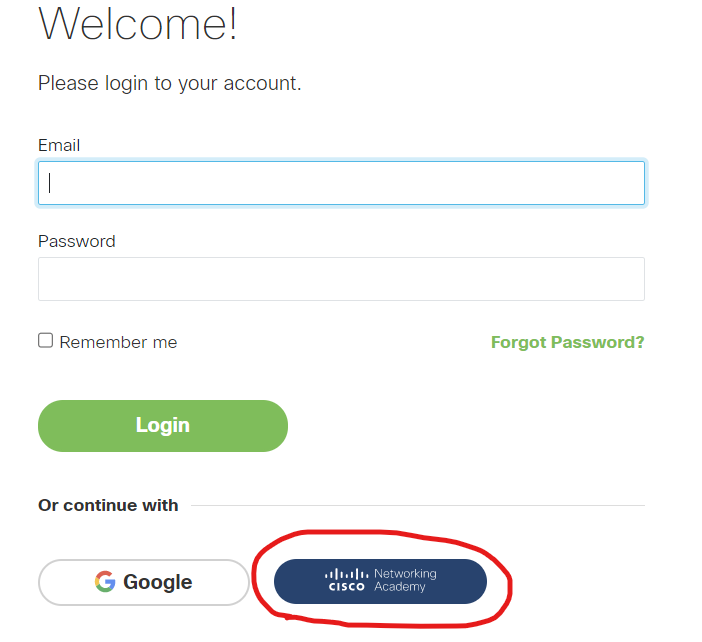

2. PacketTracer - завантажуємо з https://skillsforall.com/resources/lab-downloads (для активації посилань потрібно залогінитись, у верхньому правому куті знаходимо кнопку Login, і обираємо вхід по даних NetworkAcademy) і встановлюємо .
ІІ етап. Практичний
1. При створенні схеми локальної мережі зобразити:
- дротовий сегмент (WI-FI маршрутизатор generic, комп'ютер generic)
- бездротовий сегмент (ноутбук)
2. Побудова схеми локальної мережі відбувається за рекомендаціями компанії Cisco
- ядро мережі (WI-FI маршрутизатор)
- користувацькі пристрої (комп'ютер, ноутбук)
3. Для перевірки працездатності схеми мережі налаштувати мережеві реквізити
на маршрутизаторі
- IP адресу
- маску мережі
- DNS сервер
на клієнтських пристроях:
- IP адресу
- маску мережі
- DNS сервер
- шлюз за замовченням (default gateway)
4. Надати скріни обміну пакетами між пристроями за допомогою команди ping
5. Надати скріни побудованої мережі та файл мережі з PacketTracer.
Форма подання результатів:
- файл Packet Tracer з налаштованою мережею
- фотозвіт з описом у Microsoft Office Word
*Примітка: назва файлу - транслітерація власного прізвища.
Критерії оцінювання:
максимальна кількість балів - 10, з них:
- схема локальної мережі (дротовий сегмент, бездротовий сегмент) - 5 балів
- налаштування мережевих реквізитів на клієнтських пристроях - 1 бал
- налаштування мережевих реквізитів на WI-FI маршрутизаторі - 2 бали
- скріни обміну пакетами між клієнтським пристроєм та сервером за допомогою команди ping - 1 бал
- скріни побудованої мережі та файл мережі з PacketTracer - 1 бал
