Тема 13. Асоціативні кресленики

Вибрати вид, на який будуть вставлені розміри.

Вибрати <Вставка/Элементы модели>.

У діалоговому вікні <Вставить элементы модели>, вибрати тип переносяться на креслярський вид елементів, встановивши для цього відповідні прапорці. Клацнути на кнопці ОК.

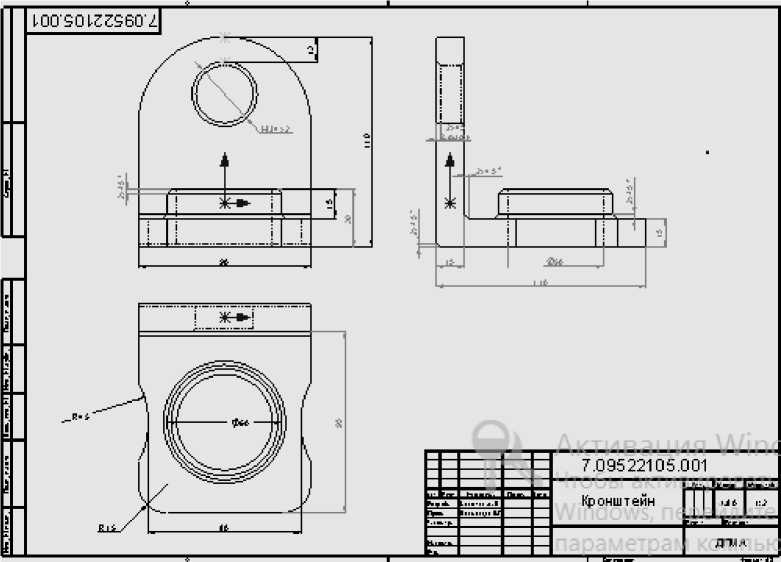

Всі розміри, створені на повністю певних ескізах, будуть перенесені на креслення.

Крім розмірів і покажчиків центрів, до креслень додаються також і інші елементи моделі.

Нотатки, геометричні допуски, позначення зварних швів і шорсткості поверхонь вдало доповнюють креслення.

Всі позначення можна додавати як в моделі, так і в кресленні.
