Тема 10. Моделювання зборок. Презентація виробів

Спряження деталей при їх взаємодії у будь-якому виробі здійснюється по плоских, циліндричних, конічних, сферичних, і гвинтових поверхнях.

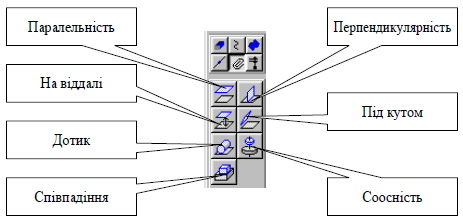

Взаємне положення компонентів збірки задається шляхом вказівки сполучень між ними. Доступні різноманітні типи сполучень: співпадіння, паралельність або перпендикулярність граней і ребер, розташування об’єктів на відстані або під кутом один до одного, концентричність, дотик.

Можливе виконання різних операцій з компонентами збірки: об’єднання двох деталей, віднімання однієї деталі з іншої (в деталі утворюється порожнина, відповідна формі іншої деталі, при цьому можливе завдання коефіцієнта масштабування деталі, що віднімається).

При роботі із збіркою доступна команда виявлення перетинів компонентів.

Також є численні сервісні можливості, що дозволяє управляти відображенням моделі, проводити різноманітні вимірювання, розрахунок масо-інерційних характеристик (об’єму, маси, координат центру тягаря, осьових і відцентрових моментів інерції).
