Тема 12. Віртуальний будинко в середовищі ARCHICAD

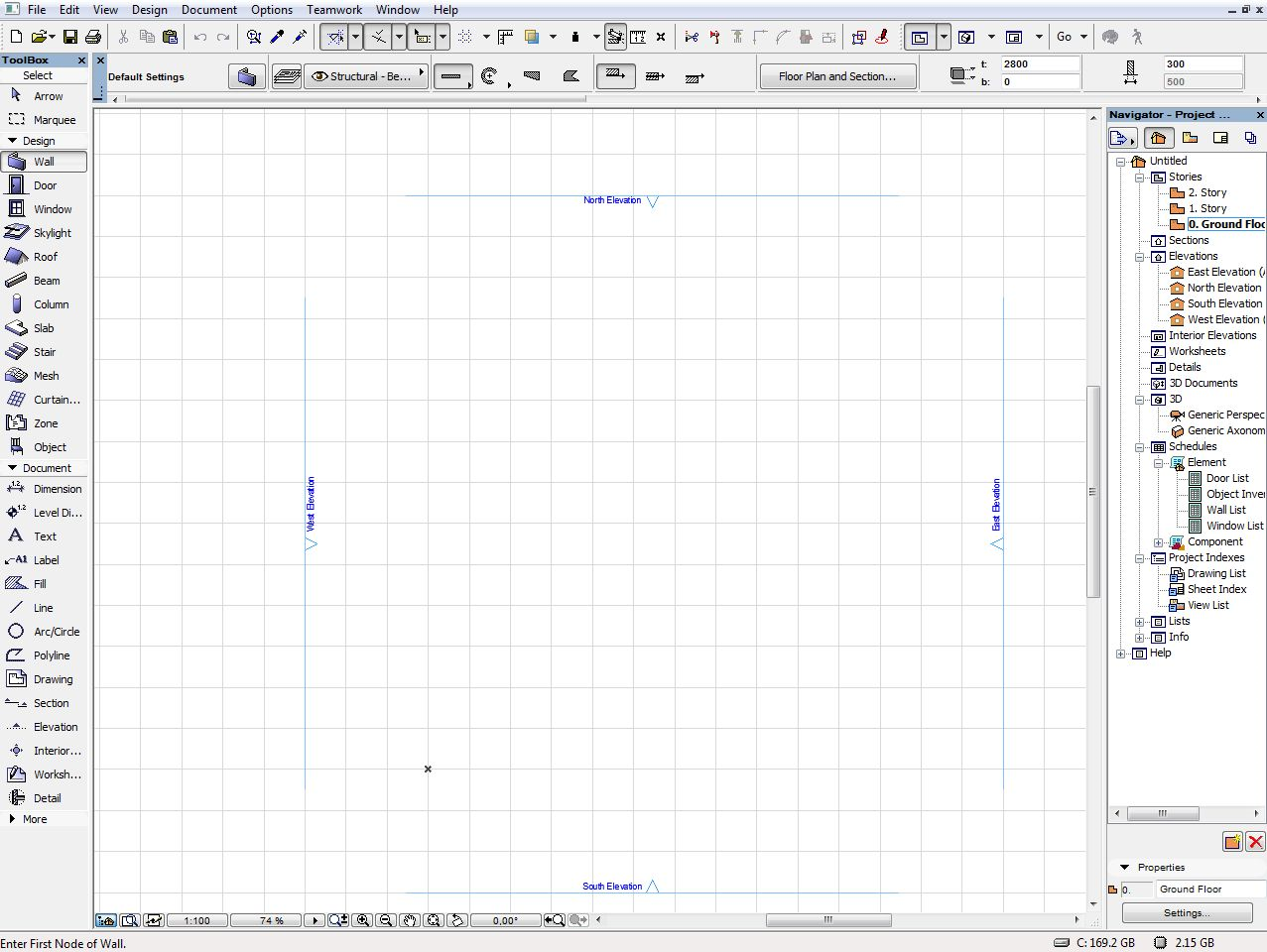

Інтерфейс програми включає:

• рядок головного меню;
• рядок піктограм команд;
• інформаційне табло конкретного інструменту (у даному випадку «стіна»);
• панель інструментів (стовпчик зліва);
• вікна плану, фасаду/розрізу, перспективного та аксонометричного зображень (між ними можна перемикатися за допомогою клавіш або навігатора);
• навігатор проекту (стовпчик справа);
• панель управління зображенням;
• панель підказів.

В свою чергу до головного меню входять спадаючі меню:

File – стандартні операції роботи з файлами (відкривання, закриття, зберігання), засоби експорту-імпорту, настроювання принтерів, виходу та інші.

Edit – стандартні засоби редагування команд (відмінити чи поновити), операції роботи з буфером, видалення виділених об’єктів, засоби пошуку та виділення, групування, зміни порядку об’єктів, переміщення та обертання, вирівнювання, зміни розмірів та редагування параметрів об’єкту.

View – засоби переміщення між елементами проекту (поверхи, перерізи, окремі зображення, аркуші, списки елементів і зон, окремі шари), засоби зображення елементів і різного роду маркерів і штриховок (доступні виділені), контурні зображення верхніх і нижніх поверхів, різноманітні сітки, опції настроювання тривимірних зображень (дротяні каркаси, тіні), засоби переміщення у зображеннях.

Design – основні примітиви (стіна, двері, вікно і т.д.), установки висотних позначок поверхів, засоби створення профілів, булеві операції, засоби обрізки елементів, команди видозмінювання стін, інструмент створення координаційних осей, доповнення – помічники для створення каркасів покрівель та та деякі інші.

Document – засоби нанесення розмірів, у тому числі автоматизовані, різного роду штриховки, позначення, лінії, шари, засоби створення тривимірних та фото реалістичних зображень, публікації проекту та інші.

Options – засоби створення багатошарових конструкцій, матеріалів, штриховок, типів ліній, зон, установки для одиниць виміру, правила розрахунку, установки робочого середовища та інші.

Teamwork – інструменти організації групової роботи;

Window – засоби регулювання інтерфейсу, зокрема, наявності/відсутності панелі інструментів і навігатора, а також окремих панелей: координат, тривимірного зображення тощо.

Help – досить детальна, розбита на окремі розділи, інструкція роботи з програмою, яка також містить вихід через Інтернет до різноманітних інтерактивних матеріалів навчального характеру.
