Урок 13

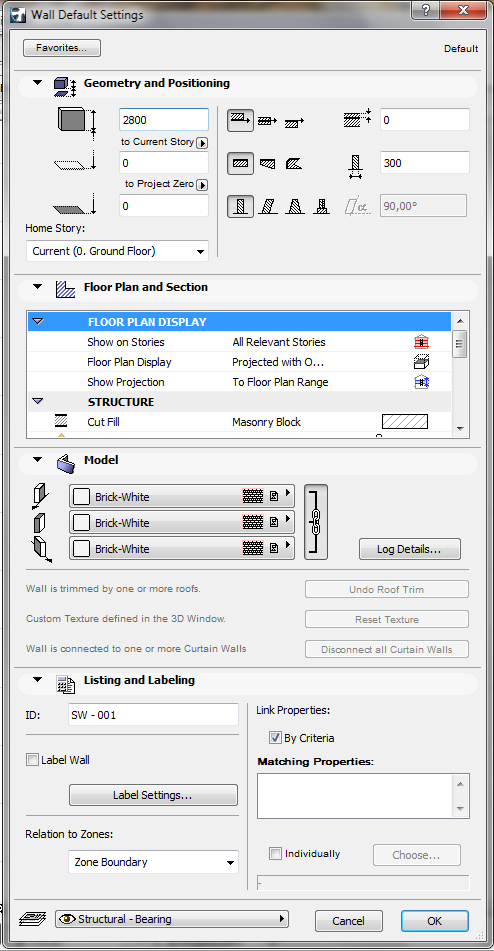

При клацанні на піктограмі Wall панелі інструментів, а потім інформаційного табло, відкривається діалогове вікно, яке розділено на кілька зон – закладок, у яких групуються подібні параметри.

Користувач має встановити своє власне значення кожного з них, або погодитись із значеннями по умовчанню.

У першій закладці (Geometry and Positioning) параметри згруповано:

• стовпчик зліва – ті, що визначають висоту стіни, її позначку відносно поточного поверху та нульової позначки проекту (це, як правило, рівень підлоги першого поверху);
• верхній рядок справа – ті, що визначають прив’язку стіни до координаційної вісі;
• середній рядок справа – ті, що визначають товщину стіни по її довжині;
• нижній рядок справа – ті, що визначають форму, кут нахилу і товщину стіни по вертикалі.

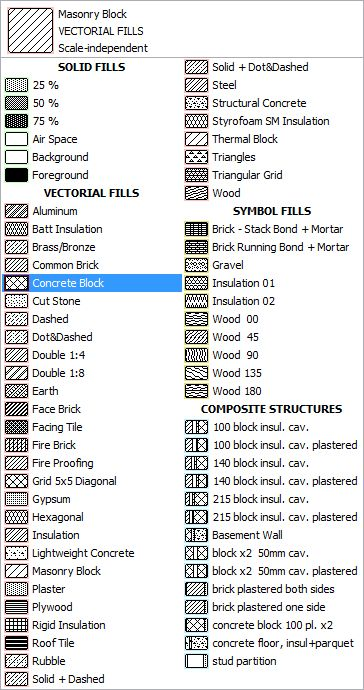

У другій закладці (Floor Plan and Section) задаються параметри, що визначають зображення стіни на плані та у розрізах.

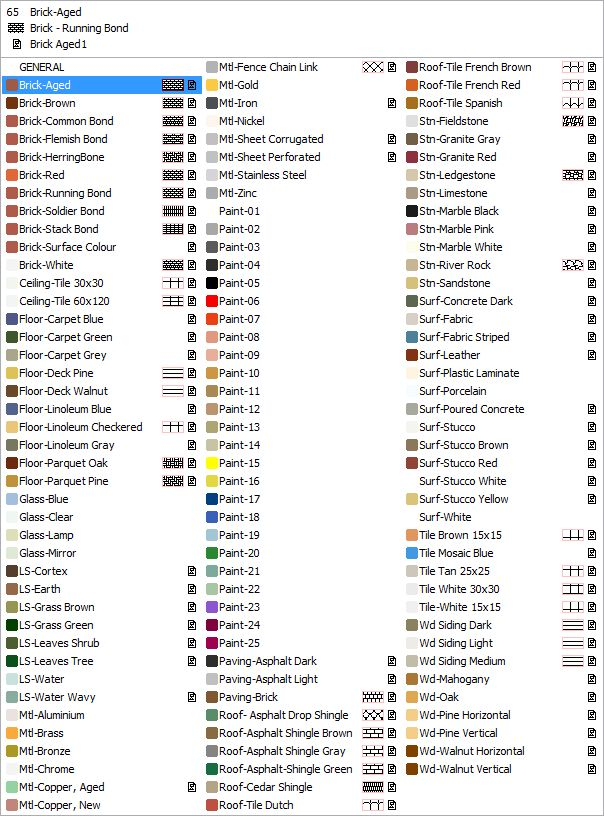

У третій закладці (Model) визначаються вигляд зовнішніх поверхонь стін у тривимірних зображеннях.

Четверта закладка (Listing and Labeling) надає можливості позначити стіну та включити її до відомості.

Для побудови стіни (можливі прямолінійні, криволінійні, прямокутні, багатокутні та змінної товщини стіни) слід клацнути мишею на відповідній піктограмі інформаційного табло, а потім вказати мишею, або ввести з клавіатури координати початкової і кінцевої точок, якщо стіна прямолінійна, протилежних кутів, якщо прямокутна тощо.

Редагування стін здійснюється наступними способами:

• зміною параметрів через діалогове вікно або із використанням «піпетка»;
• застосуванням команд для стіни через головне або контекстні меню.

Спряження стін виконується автоматично так, щоб не було видно шву.
