Урок 1

Предмет або набір предметів, які виготовляються на виробництві, називають виробами.

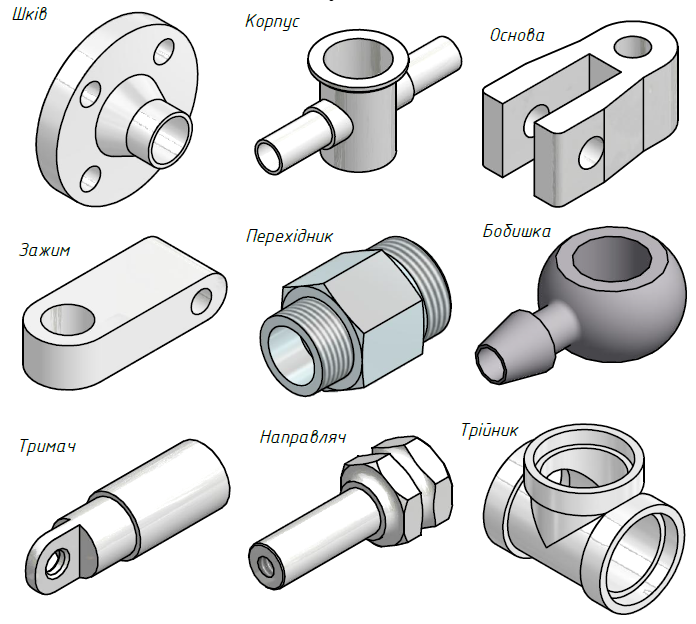

Згідно ДСТУ 3321:2003 (ГОСТ 2.101-68) розрізняють наступні вироби: деталь (див. рис.); складена одиниця; комплекс; комплект.

Деталь – виріб виготовлений з однорідного матеріалу без застосування складальних операцій.

В залежності від функціювання та застосування деталі діляться на:

• типові – використовуються для найрізноманітнішого призначення (болти, гвинти, шпильки, гайки, шайби, шпонки, пружини, зубчасті колеса, вали і т.п.);
• оригінальні – створюються тільки для певного виробу (різноманітні  корпуси, кришки, важелі, вали, маховики, втулки, фланці і т.п.).

За формою будь-яка деталь є поєднанням базових геометричних тіл – циліндрів, конусів, сфер, призм, пірамід та інших.

Частина деталі, яке має визначене конструктивне чи технологічне призначення, називається елементом деталі (рис. нижче).

За формою будь-яка деталь є поєнанням геометричних тіл – циліндрів, конусів, сфер, призм, пірамід та інших.

Складанна одиниця - це виріб, складові частини якого з’єднані за допомогою таких операцій як зварювання, паяння, згвинчування, склеювання тощо.

До складальної одиниці можуть входити інші складальні одиниці.
