Урок 7

Кресленик складається з зображення виробу, виконане в ортогональних проекціях та доповнене допоміжною графічною і текстовою інформацією відповідно вимогам діючих стандартів.

Перш ніж ви прокреслите хоча б одну лінію, необхідно створити Вигляд, в якому будуть знаходитися геометричні елементи. Під виглядом КОМПАС-Графік розуміє будь-яке ізольоване зображення.

Якщо зображення знаходиться в проекційному зв’язку (наприклад, головний вигляд, вигляд зліва і вигляд зверху), то можна помістити їх на один вигляд.

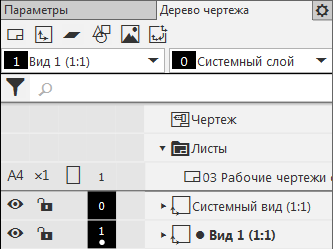

За умовчанням КОМПАС-Графік пропонує Системний вигляд та Вигляд 1 з масштабом 1:1.

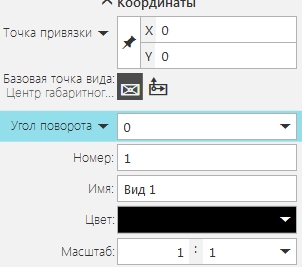

Якщо 2-рази кликнути на полі Вигляд 1, то з’явиться меню для зміни масштабу, назви вигляду та інші параметри.

У полі Масштаб виберіть із падаючої таблиці масштаб створюваного зображення.

Нагадуємо:

• Масштаби зменшення 1: 2; 1: 2,5; 1: 4; 1: 5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1: 100; 1: 200; 1: 400; 1: 500; 1: 800; 1: 1000
• Натуральна величина 1: 1
• Масштаби збільшення 2: 1; 2,5: 1; 4: 1; 5: 1; 10: 1; 20: 1; 40: 1; 50: 1; 100: 1

Серед усіх виглядів один, і тільки один, має статус поточний. Саме в поточний вигляд записуються новостворювані об’єкти.

Поточним можна зробити будь-який новостворений вигляд. При цьому він автоматично стає видимим і активним.

На одному кресленику можна помістити кілька виглядів, виконаних як в одному, так і різних масштабах.

При виконанні геометричних побудов необхідно пам’ятати, що розміри всіх об’єктів при комп’ютерному кресленні вводяться в натуральну величину.

Система сама в залежності від масштабу, встановленого в поточному вигляді, перерахує розміри і виведе на екран ці об’єкти з урахуванням масштабу.
