Тема 13. Конструктивні елементи будівлі

Door (Двері) являють собою параметризовані елементи, які групуються у кількох розділах бібліотеки (двері-вертушки і металеві, пусті пройми або арки, обертальні, розсувні, гаражні ворота, вхідні та міжкімнатні).

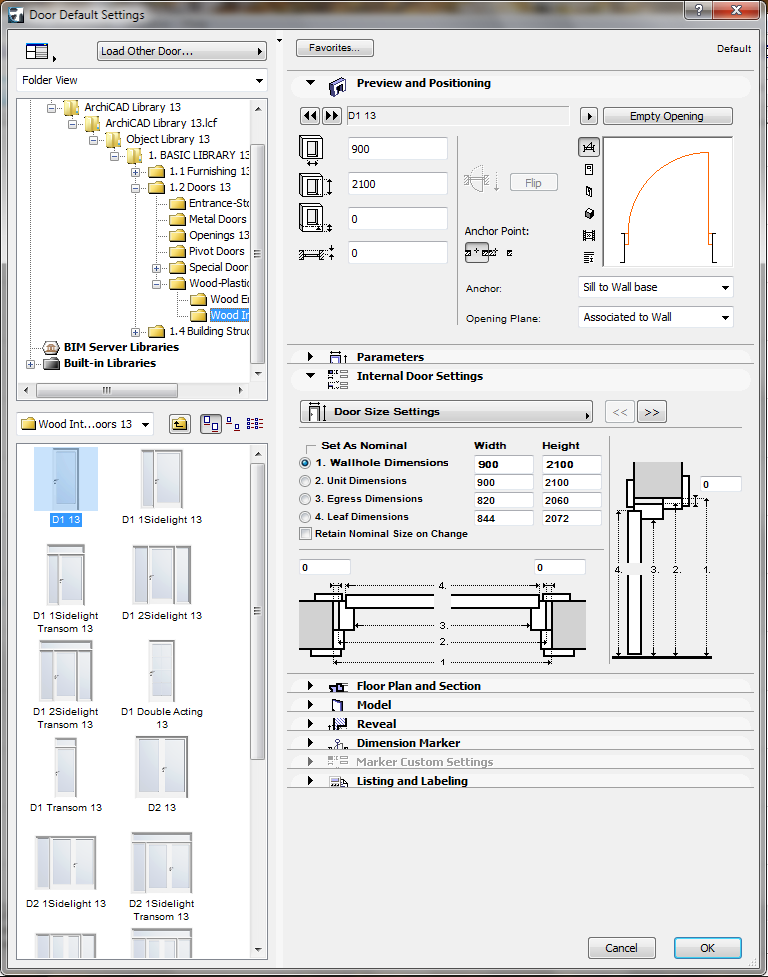

При клацанні на піктограмі Door панелі інструментів, а потім інформаційного табло, відкривається діалогове вікно. У верхньому рядку клацання на кнопці Load Other Door відкриває доступ до менеджера бібліотек, де можна завантажити модель із окремої групи або із бібліотеки користувача.

У правій частині вікна розташовано декілька закладок:

• Preview and Positioning дозволяє ідентифікувати двері, визначити їх геометричні розміри, висотну позначку, розташування всередині стіни та точку;
• Parameters задаються розміри і матеріали окремих елементів, наявність чи відсутність чвертей та арки над проймою та інші параметри.

Стилі та розміри дверей (деталі полотна та дверного блока) потрібно визначати у наступній закладці Internal Door Settings. Позначення дверей на плані і у розрізі регулюється у закладці Floor Plan and Section.

Закладка Model дозволяє регулювати вигляд дверей у тривимірному зображенні, змінюючи їх матеріали.

Розміщення дверей здійснюється шляхом указування клацанням миші на місці додавання пройми.
