Тема 14. Документування проекту. Паспорт будівлі

Для виконання креслеників фасадів застосовується інструменти Section Tool або Elevation Tool. Для цього потрібно вказати лінію, паралельну фасаду, напрям зору, а також позначити зображення. Фасад будується автоматично, а його позначення з’являється у панелі навігатора, а також пункті головного меню View (Navigate – Section або Elevation).

Якщо не убирати лінії фасадів, позначені на плані при створенні нового проекту, то чотири фасади уже будуть у панелі навігатора.

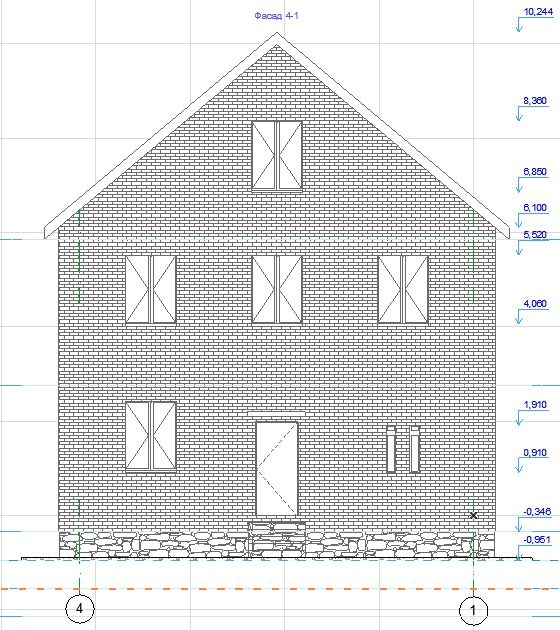

Автоматично побудований фасад потребує доопрацювання.

Необхідно зробити наступні коригування:

• зробити невидимими підземні рівні, а також моделі дерев, автомобілів тощо;
• показати штриховки матеріалів (у діалоговому вікні у закладці Model Display – Uncut Elements помітити галочками пункти Uniform Pen for Uncut Contours та Vectorial 3D Hatching);
• змінити кількість і склад координаційних осей (залишаються тільки крайні та ті, які відповідають стінам у місцях виступаючих частин фасаду. Інколи доцільно нанести відстані між осями;
• нанести вертикальні позначки (активізувати інструмент Dimension, у інформаційному табло інструменту обрати піктограму висотних позначок, маркер, відповідний ДСТУ, індикатор знаків вище/нижче нуля, у діалоговому вікні відредагувати параметри шрифту. Далі вказуються точки – одна або кілька – для яких треба визначити позначки і розташування розмірної лінії);
• у разі потреби позначити окремі фрагменти фасаду (архітектурні деталі, що погано виражаються у основному масштабі, або інші особливості будівлі);
• дати документу назву.
