Тема 14. Документування проекту. Паспорт будівлі

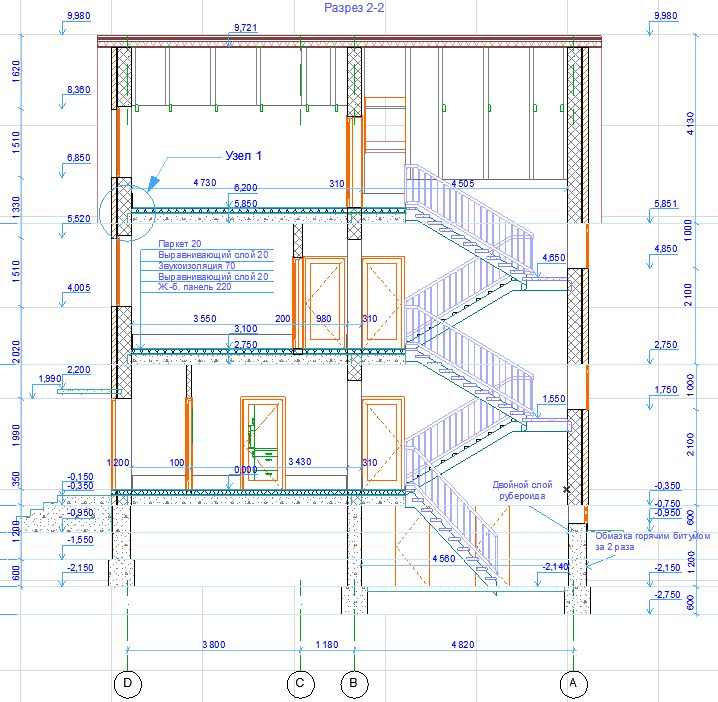

Побудова кресленика розрізу здійснюється за допомогою інструменту Section Tool. Оскільки січні площини мають проходити через віконні та двірні пройми, а також сходи, лінія розрізу повинна бути ламаною (Segmented).

Після налагодження інструменту та автоматичної побудови фасаду, його позначення відобразиться у панелі навігатора, а також у пункті головного меню View – Navigate – Section – Open Section.

Кількість доопрацювання для креслеників розрізів більша, ніж для фасадів. Як і для фасадів, роблять невидимими елементи інтер’єру, другорядні деталі, моделі систем опалювання, водопостачання тощо. У деяких випадках замість цього можна обмежити глибину розрізу.

Залишають всі координаційні вісі, наносять розміри між сусідніми та крайніми осями. Вертикальні позначки, окрім позначення рівнів основних зовнішніх конструкцій і пройм, наносять також усередині: для стель і підлог, а також площадок на сходах. Зовнішні вертикальні позначки дублюють вертикальними розмірними лініями. Усередині наносять розміри приміщень, стін та перегородок між ними. Позначають вузли та деталі, які погано зображуються у обраному масштабі і потребують більш детальних креслень. Будують окремі кресленики вузлів та деталей, у тому числі поруч із основними. Наносять додаткові написи, наприклад, характеристики гідроізоляції, а відповідні місця позначаються.

У закладці General слід встановити тип позначення (відображається на плані), в разі потреби обрати глибину розрізу та обмежити його верхньою і нижньою позначками. Це рекомендується робити, якщо розріз обтяжений другорядними деталями у глибині або по висоті, які не слід показувати.

У закладці Marker слід обрати тип лінії, колір і товщину пера, а, головне, чи буде розріз простим або ступінчастим (Segmented). В останньому випадку на плані спочатку вказується одна лінія, а потім, за допомогою контекстного меню, вона розбивається на кілька сегментів, що розміщуються у потрібних місцях. Також тут обирається шрифт, його розміри і колір.

У закладці Marker Head обирається вид позначення напряму погляду.

У закладці Model Display обирається ступінь реалістичності зображення: чи будуть конструкції зберігати свої штриховки, кольори і текстури, а також чи будуватимуться тіні і як має бути розташоване сонце. Побудова тіней може бути потрібною лише для фасадів.

Закладка Story Levels визначає відображення висотних позначок поверхів (мають службовий характер і не зберігаються при друці), а Grid Tool – порядок відображення координаційних осей.
