Тема 14. Документування проекту. Паспорт будівлі

Графічні документи, окрім креслень, містять також інформацію у вигляді текстів, таблиць, специфікацій та експлікацій, часто створених у різних графічних і текстових редакторах. Постає питання компонування такого роду даних на аркушах, як у електронному вигляді, так і при виводі на друк. ArchiCAD має кілька засобів роботи із такими складними документами, із яких опишемо лише один із можливих варіантів розміщення даних на аркуші.

Припустимо, у межах одного аркушу формату А1 слід розмістити креслення фасаду, планів поверхів, один із розрізів, креслення вузла та експлікацію приміщень.

Для створення аркушу перейдемо у панелі навігатора до закладки Layout Book, а серед шаблонів аркушів у списку Masters оберемо A1 Landscape. Натиснувши кнопку Settings, переходимо у діалогове вікно (рис.), де можна відредагувати назву, розміри, поля та спосіб прив’язки документів, що розміщуються.

Натиснувши на кнопку ОК, отримаємо доступ до параметрів креслення: можна відредагувати розташування рамки, основного напису, зробити власні написи.

Для розміщення креслень переходимо у панелі навігатора до закладки Project Map і перетягуємо на аркуш креслення фасаду, розрізу 2-2, першого і другого поверхів. Рамку, у яку поміщається кожне із зображень, можна редагувати і переміщувати; разом з цим буде змінюватися і масштаб зображення, який відображається на лінії під зображенням.

Після цього розмістимо на аркуші зроблене за допомогою AutoCADу креслення вузла. Активізуємо інструмент Drawing, у разі потреби коригуємо запропоновані параметри. Клацаємо по аркушу у місці, де потрібно розмістити креслення. З’являється діалогове вікно, у якому слід обрати варіант an external source, натиснути кнопку Browse і вказати шлях до креслення та його формат. Креслення буде вставлене; його також можна переміщувати і змінювати масштаб.

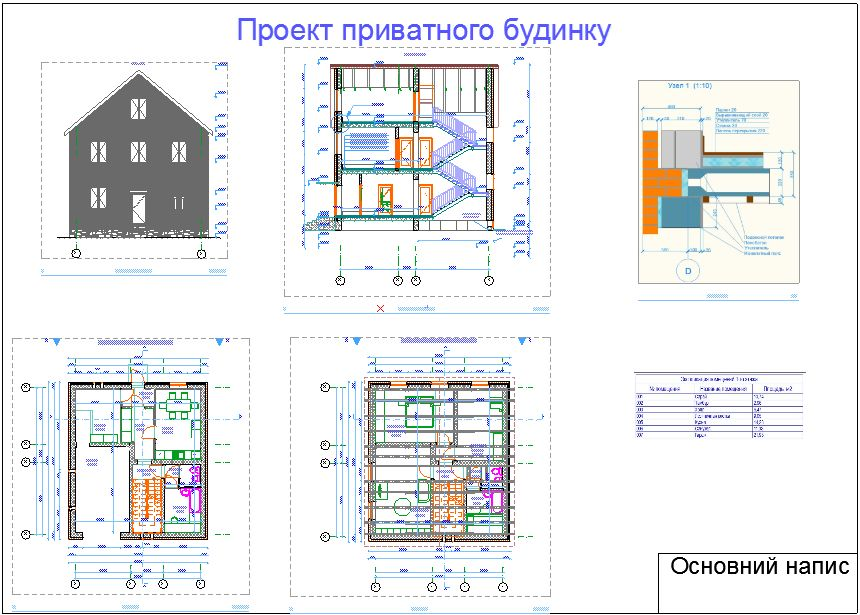

Останнім кроком є вставка експлікації, попередньо збереженої у форматі .bmp. Вставка здійснюється за допомогою інструменту Figure або Drawing як було описано вище. Кінцевий результат показано на рис.

Виконайте на комп’ютері визначення показників проекту; креслення головного та торцевого фасадів, повздовжнього та поперечного розрізів із відповідними відомостями та специфікаціями.
