Тема 12. Складальні операції

SolidWorks, крім створення окремих деталей і їхніх креслень, дозволяє створювати так звані "збірка", які по суті своєї аналогічні складальним кресленням, використовуваним у традиційному машинобудуванні.

Щоб представити, що таке збірка, приведемо життєвий приклад - банку із кришкою, що складається з деталей: банки й кришки, одягненої на банку.

Інакше кажучи, збірка - це сукупність моделей, між якими встановлені якісь просторові взаємозв'язки (сполучення).

Документи збірка мають розширення .sldasm. Треба відзначити, що усередині файлу збірка не втримуються деталі, що входять у збірка, у ньому зберігаються колії, що ведуть до файлів моделей, розташованим на вашому диску.

В SolidWorks можна побудувати складні збірки, що складаються як з окремі деталей, так і інших складань, називаних вузлами збірки.

Щоб відобразити панель інструментів "Збірка" необхідно ввійти в пункт меню Инструменты, Настройка, вибрати вкладку "Панель инструментов" і поставити галочку напроти слова "Збірка" (рис. 4.1). Панель з'явиться на екрані рис. 4.2.

Як і всі інші панелі інструментів, її можна переміщати в зручне для вас місце, перетаскуючи мишею. Познайомимося докладніше зі змістом панелі "Збірка".

Розглянемо основні інструменти.

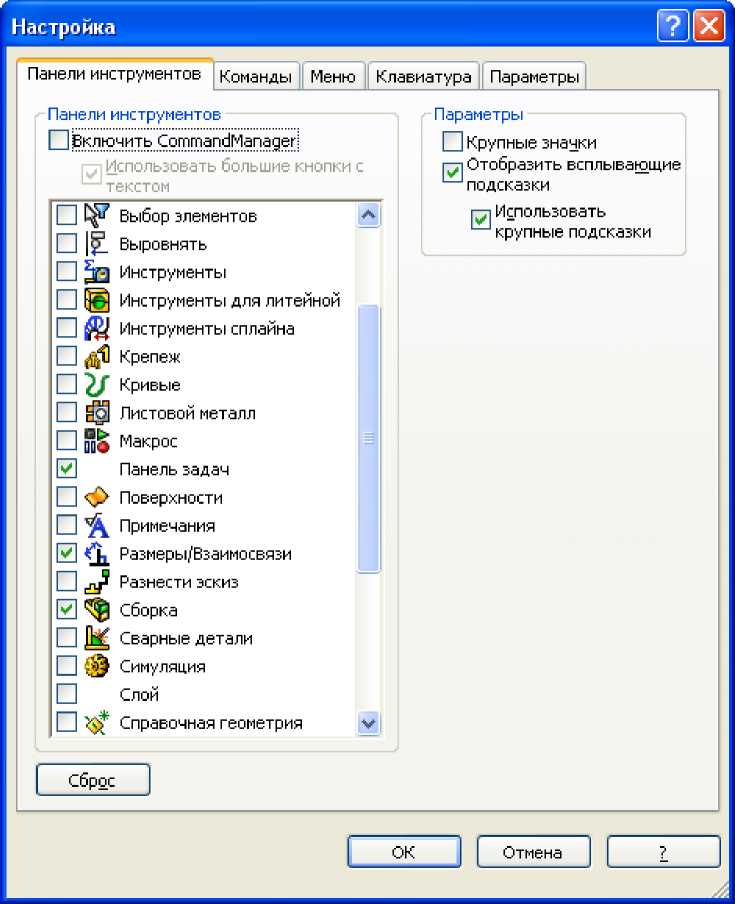

Рис. 4.1. Діалогове вікно «Настройка»

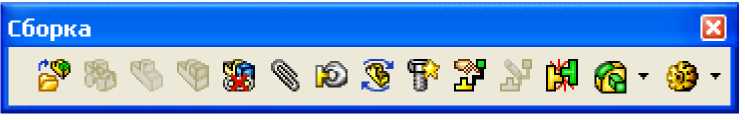

Рис. 4.2. Панель інструментів «Збірка»

Вставити компоненти - вставляє вибраний елемент в збірку.

Умови спряження - Спряження компонентів в збірці.

Перемістити компонент та Обертати компонент - переміщення та обертання компонентів в збірці.

Докладніше з інструментами панелі познайомимося на прикладі створення збірки катодного вузла дугового плазмотрону.
