Тема 14. Презентація

5.1 Мета

Вивчити методи і отримати навички побудови 3D моделей деталей і зборок.

5.2 Зміст

Виконати модель будь-якого приміщення: кухні, житлової кімнати, офісного приміщення, на прикладі представленої в даній лабораторній роботі «Передпокою».

5.3 Порядок виконання

визначитися з проектом побудови моделі-збірки;

за кресленнями або ескізами відтворити форми предметів (наприклад, Рисунок 5.1), що наповнюють деякий приміщення;

ознайомитися з матеріалами лекцій в частині створення моделі-збірки з використанням інструментів SolidWorks;

побудувати модель збірки за пропонованим в лабораторному практикумі алгоритму, зберегти документ.

5.4 Послідовність і приклад виконання лабораторної роботи

Приклад виконання моделі збірки «Передпокій» представлено на рисунку 5.2.

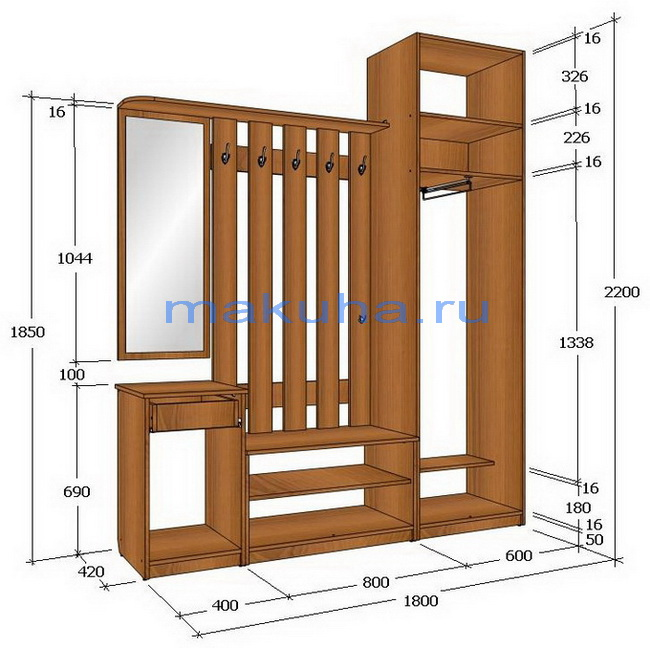

Рисунок 5.1 - Ескіз стелажа передпокої

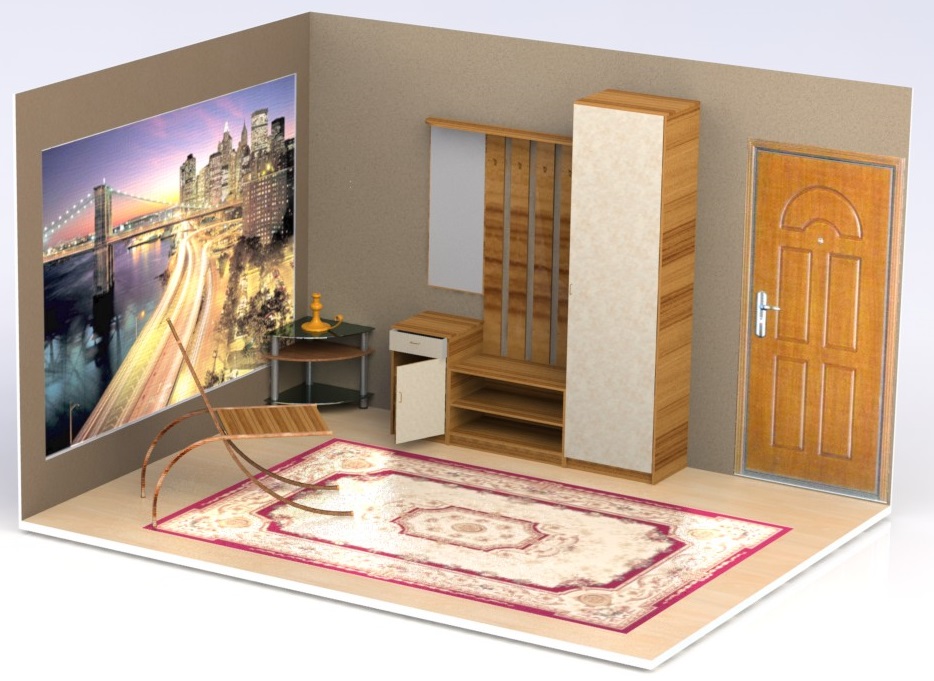

Рисунок 5.2 - Інтер'єр «Передпокій»

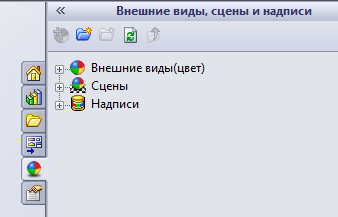

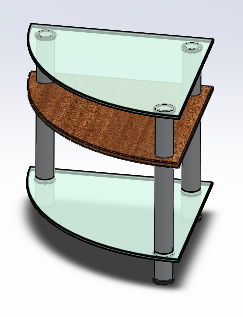

1. Створіть за ескізом деталі журнального столика і виконайте його збірку, використовуючи основні сполучення : Збіг і концентрично . За допомогою інструменту Зовнішні видинадайте деталей столика текстуру матеріалу, з якого вони повинні бути виконані.

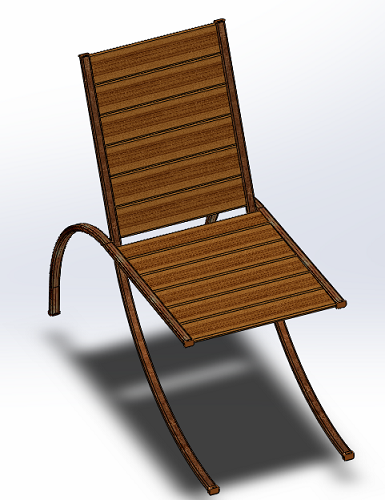

2. Створіть за ескізом деталі крісла-качалки і виконайте його збірку, використовуючи основні сполучення: Збіг , На відстані , концентрично . З використанням команди Автокрепежі (За умови, що всі отвори в елементах крісла виконані за допомогою команди Отвір під кріплення , В іншому випадку команда Автокрепежі коректно працювати не буде) виконайте збірку деталей крісла-качалки.

За допомогою інструменту Зовнішні види надайте деталей столика текстуру матеріалу, з якого вони повинні бути виконані.

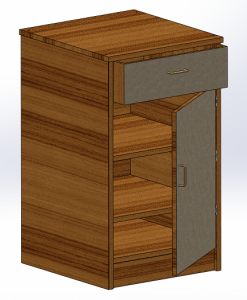

3. Створіть за ескізом деталі тумбочки. За допомогою інструменту Зовнішні видинадайте деталей тумбочки текстуру матеріалу, з якого вони повинні бути виконані.

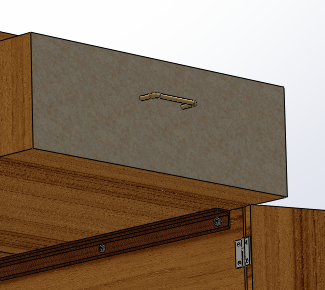

4. Створіть за ескізом деталі навісний петлі, використовуваної при створенні збірки столика і шафи, і виконайте її складання, використовуючи основні сполучення: Збіг , концентрично . За допомогою інструменту Зовнішні видинадайте деталей столика текстуру матеріалу, з якого вони повинні бути виконані.

(Для створення навісний петлі використовуйте навчальний посібник SolidWorks).

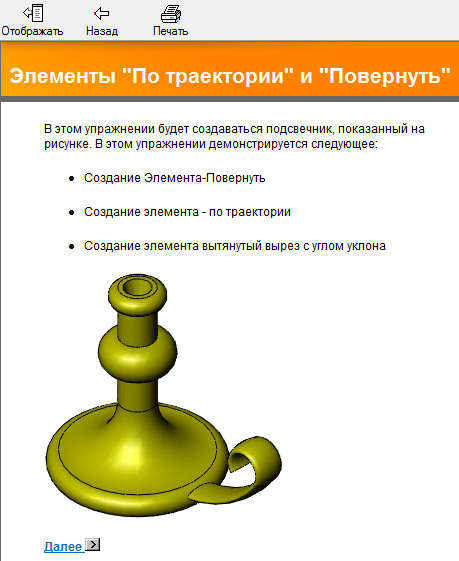

5. Створіть свічник, використовуючи навчальний посібник SolidWorks.

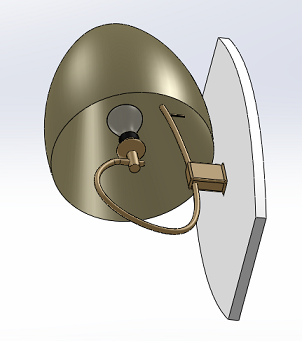

6. Створіть складальну одиницю «Свічадо» і помістіть його в інтер'єр передпокою.

7. На свій розсуд завершите інтер'єр передпокою або іншого приміщення, використовуючи можливості SolidWorks.
