Тема 1. Інженерна графіка (ІГ). ГОСТ, ДСТУ, ISO

Основні правила виконання креслень визначають ДСТУ 3321:2003, куди входять формати, масштаби, лінії, шрифти, зображення та нанесення розмірів.

Формат - розмір зовнішньої рамки аркуша конструкторського документа, виконаної суцільною тонкою лінією. По цим лініям обрізають аркуш паперу.

Формати поділяють на основні (табл.) та додаткові.

На форматі проводять лінії внутрішньої рамки суцільною основною лінією на відстані 5 мм від верхньої, правої та нижньої меж формату. Між лівою межею та лінією рамки відстань становить 20 мм (для підшивання креслень).

В правому нижньому кутку формату виконують основний напис.

У графі (1) основного написупишуть назву креслення у називному відмінку без використання переносів. При написанні використовують шрифт №5 з нахилом прописними літерами. Порядок слів прямий, наприклад, КРЕСЛЕННЯ ГЕОМЕТРИЧНЕ.

У графі (2) проставляють шифр, який складається із скороченої назви кафедри, далі, через крапку, – номер завдання, номер варіанту и номер аркушу у завданні; наприклад, НГКГД.001001.001.

У графі (3) – масштаб, у графі (4) – скорочену назву групи.

Прізвище студента та викладача вказуються у графах (5) та (6) відповідно.

Масштаби - ГОСТ 2.302-68

Масштаб - відношення лінійних розмірів зображення предмету на кресленні до його дійсних розмірів (ДСТУ 3321:2003).

Масштаби зображень на кресленику вибираються із рядів:

• натуральна величина – 1:1;
• масштаби зменшення – 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25 та ін;
• масштаби збільшення – 2:1; 2,5:1; 4:1; 5:1; 10:1; 15:1; 20:1; 25:1 та ін.

При позначенні масштабу в графі (3) основного напису вказують відповідне відношення, наприклад 1:1. На ескізах масштаби не проставляють.

Лінії – ГОСТ 2.303-68

Ескізи та кресленики виконуються лініями різного типу, які мають своє найменування, зображення та призначення.

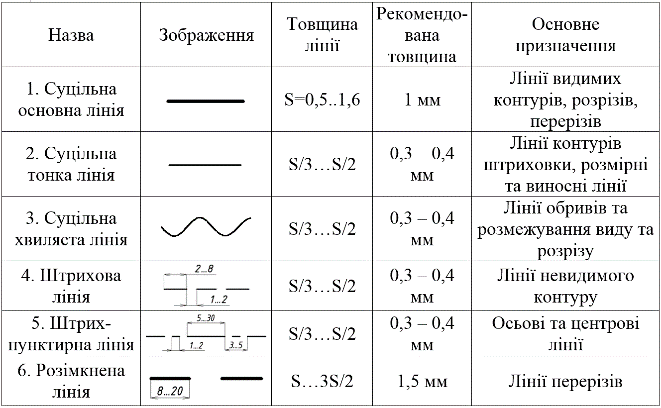

В табл. наведено рекомендовану товщину ліній для креслеників форматів А4 або А3.

Товщина ліній, довжина штрихів штрихових та штрих-пунктирних ліній повинні бути однаковими для всіх зображень на кресленні.

Креслярський шрифт - – ГОСТ 2.304-68

Всі написи на креслениках виконуються стандартним шрифтом відповідно до ДСТУ 2.304-81, які встановлює шрифти наступних 4-х типів:

1. тип А без нахилу;
2. тип A з нахилом;
3. тип Б з нахилом;
4. тип Б без нахилу.

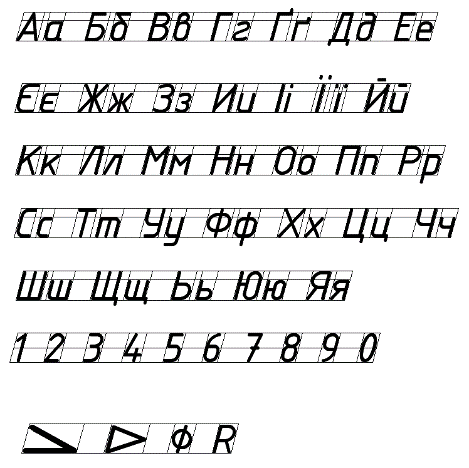

Різниця між типами шрифтів в товщині ліній літер: тип А – 1/14h, а тип Б – 1/10h.

Шрифт з нахилом виконується нахиленими літерами до основи рядка вправо під кутом 75° (див. приклад шрифта типу Б із нахилом).

Розмір шрифтів визначається висотою h великих літер.

Встановлено такі розміри шрифтів: 2.5; 3.5; 5; 7; 10; 14; 20; 28; 40.

Усі інші розміри шрифту залежать від висоти прописних літер.
