Тема 1. Інженерна графіка (ІГ). ГОСТ, ДСТУ, ISO

Предмет або набір предметів, які виготовляються на виробництві, називають виробами.

Згідно ДСТУ 3321:2003 (ГОСТ 2.101-68) розрізняють наступні вироби: деталь (див. рис.); складена одиниця; комплекс; комплект.

Деталь – виріб виготовлений з однорідного матеріалу без застосування складальних операцій.

В залежності від функціювання та застосування деталі діляться на:

• типові – використовуються для найрізноманітнішого призначення (болти, гвинти, шпильки, гайки, шайби, шпонки, пружини, зубчасті колеса, вали і т.п.);
• оригінальні – створюються тільки для певного виробу (різноманітні  корпуси, кришки, важелі, вали, маховики, втулки, фланці і т.п.).

За формою будь-яка деталь є поєднанням базових геометричних тіл – циліндрів, конусів, сфер, призм, пірамід та інших.

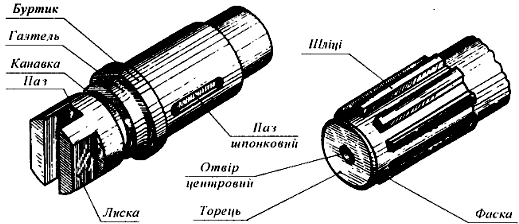

Конструктивні елементи деталі

Частина деталі, яке має визначене технологічне призначення, називається її конструктивним елементом. До найбільш поширених належать:

• бобишка – низький виступ для опори головки болта;
• буртик – суцільне кільцеве потовщення на валу;
• галтель – плавний перехід від меншого перерізу вала до більшого;
• лиска – плоский зріз на круглій поверхні деталі;
• проточка – кільцевий жолобок на валу в отворі:
• ребро жорсткості – стінка для підсилення жорсткості конструкції;
• фаски – конічний або плоский вузький зріз гострих кромок деталей;
• шліц – паз у вигляді проразу або канавки на валу або в отворі;
• шпонкова канавка – заглиблення на валу або проріз в отворі під шпонку.
